7x24小時服務熱線
13520382660
1、 低溫條件下甲酸鈣早強性能對比

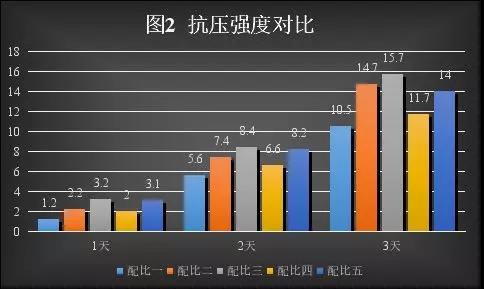

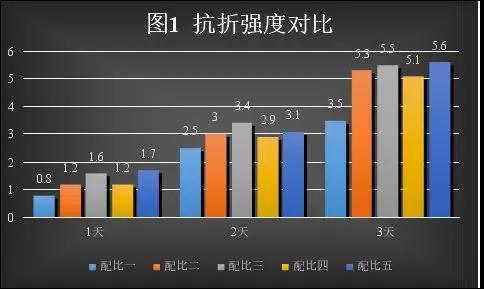

在低溫條件下設計5個試驗進行對比，室溫：0℃-5℃、濕度：50%-80%。基礎配比為普通硅酸鹽42.5水泥450g，標準砂1350g，水灰比為0.5，甲酸鈣參量及型號按表1規定。按GB\T17671-1999規定成型砂漿試件，在低溫條件下養護至齡期，并測試抗折強度和抗壓強度，試驗結果見圖1和圖2.
2、標準養護條件下甲酸鈣早強性能對比

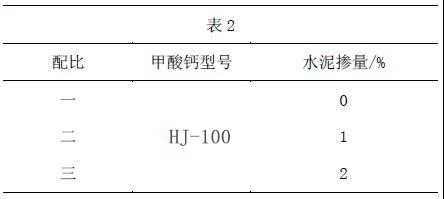

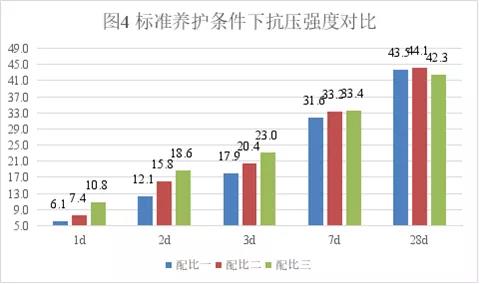

在標準養護條件下設計3個試驗進行對比，室溫：20±2℃、濕度：≥90%?；A配比為普通硅酸鹽42.5，水泥450g，標準砂1350g，水灰比為0.5，甲酸鈣參量及型號按表2規定。按GB\T17671-1999規定成型砂漿試件，在標準養護箱內養護至齡期，并測試抗折強度和抗壓強度，試驗結果見圖3和圖4。
甲酸鈣作為一種有機早強劑,其特有的性能可加快水泥的水化，提高干粉砂漿的早期強度。從上述實驗可以得出以下幾個結論
(1)甲酸鈣對水泥砂漿3d齡期內抗折強度增強效果顯著，尤其是1d抗折強度最高可達100%。
(2)甲酸鈣對水泥砂漿3d齡期內抗壓強度增強效果顯著，尤其是1d抗壓強度最高可達200%。
(3)隨著甲酸鈣摻量的提高，水泥砂漿早期強度大幅度提高，時間越早效果越明顯,7d齡期后強度增長幅度較小，摻量高于水泥用量的2%時28d強度稍有降低。
(4)進口品牌甲酸鈣在此次強度試驗中未有明顯優勢，相反，國產甲酸鈣CF-100效果明顯優于進口甲酸鈣。
(5)甲酸鈣最佳摻量為水泥用量的1%～2%，早強效果顯著。
三、機理分析
甲酸鈣是一種白色或微黃色流動性粉末，它可以加快水泥水化速度,避免在冬季或低溫潮濕條件下施工凝結速度過慢的問題,從而提高砂漿的早期強度。干粉砂漿中一般使用硅酸鹽水泥,其特征是早期強度低,后期強度高,加入適量甲酸鈣對提高產品的早期強度是有益的。
甲酸鈣對硅酸鹽水泥的反應機理一般認為有如下兩種：
1)甲酸鈣可以提高液相中Ca2+的濃度,使硅酸鈣溶出速度加快,而且同離子效應會使結晶加快,增加砂漿中固相比例,有利于水泥石結構的形成。因此，甲酸鈣對硅酸鹽水泥的影響不僅取決于水泥的性能,也取決于水泥中硅酸三鈣C3S的含量、C3S含量低,甲酸鈣的增強效果顯著。
2)在硅酸鹽水泥體系中,甲酸鈣具有促凝和早強作用,是由于HCOO-中的甲酸根離子能夠形成AHt和AFm的相似物(C?A·3Ca(HCOO)?·30H?O C?A·Ca(HCOO)·10H?0等),極大地縮短了水泥凝結時間。此外,甲酸鈣能促進硅酸鈣的水化,因為HCOO-離子擴散速度比Ca2+離子快,因而可以滲透到C3S和C2S的水化層,加速Ca(OH)?的沉淀以及硅酸鈣的分解。HCOO-離子還能夠通過化學作用束縛硅原子進一步與OH-反應,從而交聯相鄰的硅酸鹽群體,促進C-S-H凝膠的形成,提高水泥砂漿的硬化強度。
甲酸鈣早強性能對比 最新評論:
熱線：13520382660
手機：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區琉璃河肖場村北區44號
