熱門關鍵詞： 中性膩子膠粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時服務熱線
13520382660
熱門關鍵詞： 中性膩子膠粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
自流平砂漿配方工藝
| 產(chǎn)品名稱 | 建議自流平配方 | |||||
| 產(chǎn)品型號 | 配方編號 | 01 | 時間 | |||
| 序號 | 原料名稱 | 重量（Kg） | 主要工藝 | |||
| 01 | 普通硅酸鹽水泥52.5 | 250 |
|
|||
| 02 | 鋁酸鹽水泥42.5 | 100 | ||||
| 03 | 石膏粉 | 30 | ||||
| 04 | 石英砂 | 補齊 | ||||
| 05 | 重鈣粉 | 150 | ||||
| 06 | 可分散乳膠粉 | 20 | ||||
| 07 | 聚羧酸減水劑 | 1.5-2.0 | ||||
| 08 | 消泡劑 | 1.5-2 | ||||
| 09 | 碳酸鋰 | 1 | ||||
| 10 | 纖維素醚 | 0.3 | ||||
| 11 | 酒石酸 | 1.5-2 | ||||
| 總量 | 1000 | |||||
| 性能檢驗 | ||||||
| 項目 | 指標 | |||||
| 外觀 | 均勻無結(jié)塊。 | |||||
| 施工性 | 易于批抹 | |||||
| 裝料 | 成品包裝名稱、重量、標簽等 | |||||
原料選用
其膠凝材料系統(tǒng)一般由普通硅酸鹽水泥(OPC)、高鋁水泥(CAC)和硫酸鈣混合而成，以提供足夠的鈣、鋁和硫來形成鈣釩石。這是因為鈣釩石的形成有三個主要特點，即 (1) 形成速度快，(2) 高結(jié)合水能力，和 (3) 補充收縮的能力，完全符合自流平水泥/砂漿必須提供的宏觀性能要求。
自流平水泥/砂漿顆粒級配需要將較粗的填料(如石英砂)和磨得更細的填料(如磨細碳酸鈣粉)配合使用，以達到最佳的密實性效果。
自流平水泥/砂漿里面產(chǎn)生的硫酸鈣是使用?-半水石膏(?-CaSO4·½H2O)或硬石膏(CaSO4);，它們能以足夠快的速度釋放硫酸根而無需增加用水量。經(jīng)常問道的一個問題是為什么不能使用?-半水石膏(與?-半水石膏具有相同的化學組成)，它比?-半水石膏更容易獲得而且價格也便宜。但問題在于?-半水石膏的高空隙率會顯著增加用水量，從而導致硬化砂漿強度的下降。
可再分散膠粉是自流平水泥/砂漿的關鍵成分。它可以提高流動性、表面耐磨性、拉拔強度和抗折強度。此外，它還可以降低彈性模量，從而減小系統(tǒng)的內(nèi)部應力?？稍俜稚⒛z粉必須能夠形成堅固的聚合物膜。 高性能的自流平水泥/砂漿產(chǎn)品含有最高達8%的可再分散膠粉，并以高鋁水泥為主。這種產(chǎn)品可以保證快速凝結(jié)硬化和24小時后的高早期強度，從而滿足第二天進行施工作業(yè)的要求，如翻新工程。
自流平水泥/砂漿即需要通過促凝劑(如碳酸鋰)達到早期水泥凝結(jié)強度，又需要通過緩凝劑(如酒石酸)來減緩石膏凝結(jié)速度。
超塑化劑(聚羧酸減水劑)在自流平水泥/砂漿里起到減水作用因而提供流動和找平性能。
DF-04消泡劑不僅可以減少含氣量提高最終后期強度，還可以獲得均勻、光滑和堅固的表面。
少量的穩(wěn)定劑(如纖維素醚萬圖明400pf羥丙基甲基纖維素醚)可以防止砂漿的離析和表皮的形成，從而造成對最終表面性能的負面影響。可再分散膠粉會進一步改善流動性能并對強度起到促進作用。
自流平水泥/砂漿的主要技術性能
(1)流動度(2)漿體穩(wěn)定性(3)抗壓強度(4)抗折強度(5)凝結(jié)時間(6)抗沖擊性(7)耐磨性(8)對基層的粘結(jié)拉伸強度(9)抗裂性
自流平水泥/砂漿的施工
(1)基層處理
將基層清理干凈，除去浮灰、油跡等不利粘結(jié)的物質(zhì)。若基層坑洼較大，需做補平處理。
(2)表面處理
在清理過的基層地面上涂刷2遍地面界面劑。

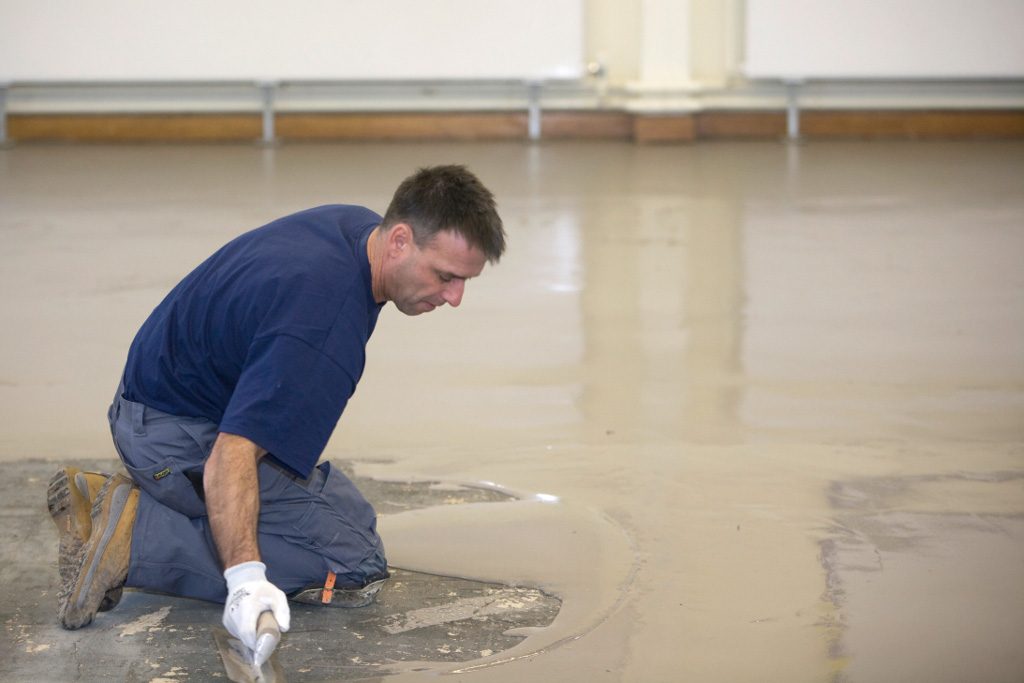

(3)流平施工
按照材料的用量，水固比(或液固比)及施工面積計算各種材料用量，用攪拌機攪拌均勻，將攪拌好的漿體倒于地面上，接茬處可輕輕刮平。
(4)養(yǎng)護
根據(jù)各種自流平材料的要求進行養(yǎng)護即可。
善意提醒
該配方數(shù)據(jù)，準確可靠但不排除由于其他原料的產(chǎn)地不同而對產(chǎn)品的最終性能產(chǎn)生影響，所以我們建議您能自己進行檢驗并做出正確評價，從而得到您所需的最終生產(chǎn)配方。如需調(diào)整配方或其它技術要求可咨詢工程師，我們無償為您服務。
我公司可優(yōu)化配方咨詢電話：13520382660
本文出處：www.uqxv.com.cn，如有轉(zhuǎn)載請務必注明
自流平砂漿配方工藝 最新評論:
熱線：13520382660
手機：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場村北區(qū)44號
電話：13520382660
QQ：27642206
掃描打開手機官網(wǎng)
