熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
影響薄抹灰苯板(EPS)保溫體系工程質(zhì)量的因素有哪些?

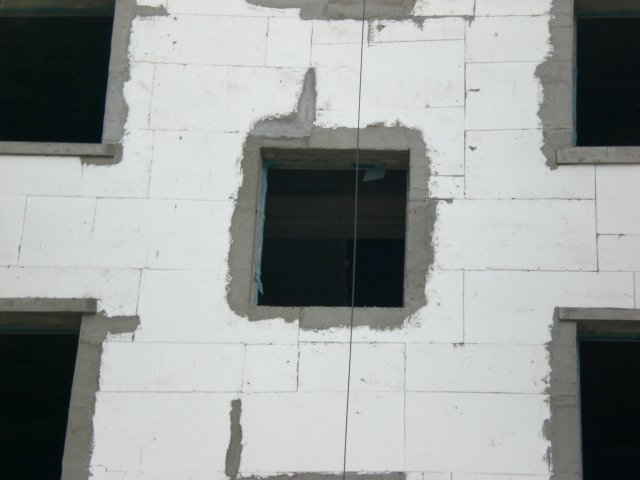

抹灰苯板保溫體系是以膨脹聚苯板(EPS板)為保溫芯材，采用聚合物粘結(jié)劑將聚苯板粘貼在外墻外側(cè)，然后采用聚合物抗裂砂漿復(fù)合耐堿玻纖布(或鋼絲網(wǎng))作為罩面層起到抗裂、防滲的作用，構(gòu)成一套完整的體系。抹灰苯板保溫體系主要特點(diǎn)是自重輕、導(dǎo)熱系數(shù)低;保溫效果明顯;不占用室內(nèi)使用權(quán)用面積;徹底消除局部冷橋，保護(hù)墻壁體結(jié)構(gòu)等特點(diǎn)，下面我們就淺談一下影響抹灰苯板(EPS)保溫體系工程質(zhì)量的一些因素。
一、基層結(jié)構(gòu)因素：
1.沉降不均勻破壞。在較長、較大建筑物結(jié)構(gòu)伸縮縫附近，造成保溫層空鼓或局部脫落。
2.框架結(jié)構(gòu)砌體變形。框架結(jié)構(gòu)外墻在砼梁柱和砌體接縫處、易發(fā)生因砌體變形而造成的保溫層破壞。
3.腳手架洞口等未砌實(shí)，形成保溫層局部基層不牢而破壞。
4.外墻裝飾構(gòu)件固定不牢、移位，形成推拉作用，致使保溫層局部空鼓、裂紋后長期滲水，出現(xiàn)空鼓或局部脫落。
二、保溫構(gòu)造層因素：
1.保溫板保溫層。找平砂漿與主體墻空鼓，特別是長時(shí)間滲水，容易發(fā)生持續(xù)性空鼓擴(kuò)大，使保溫層連帶空鼓或局部破壞;保溫板表面荷載過大，極易直接剝離保溫層造成脫落;對負(fù)風(fēng)壓抵抗措施采用不合理，如在沿海地區(qū)或高層建筑外墻采用非釘粘結(jié)合的不合理的粘貼方式，極易形成某些保溫板塊被風(fēng)壓破壞而空鼓、脫落;建筑裝飾造型構(gòu)造由于和周圍構(gòu)造形成較大的應(yīng)力結(jié)構(gòu)而發(fā)生裂紋、空鼓、長期滲水、凍脹等，久之形成空鼓或脫落。
2.漿體材料保溫層。墻體界面處理不當(dāng)，除黏土磚墻外，其他墻體均應(yīng)用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質(zhì)失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓;保溫層無有效約束而致荷載破壞，保溫層表面荷載較大的，應(yīng)對保溫層進(jìn)行有效約束，分散荷載承受;漿體保溫材料和保溫板形成復(fù)合保溫層界面處理不合理，保溫板表面不用界面砂漿處理，也易造成保溫層局部空鼓。
三、保溫材料性能因素：
1.保溫板材：保溫板密度太低，生產(chǎn)時(shí)摻入大量再生回收料或粉化嚴(yán)重，使保溫板和主體墻形成“假粘”或自身“粉身碎骨”而局部空鼓、脫落;保溫板自身應(yīng)力太大，加之不合理粘貼方式或脹縮等因素，形成負(fù)風(fēng)壓造成局部空鼓或保溫板損壞。
2.保溫漿料：保溫材料質(zhì)量不合格，極易發(fā)生粘接不良或日久失效造成空鼓;膠粉料存放時(shí)間過長或受潮初凝使其失效，使用時(shí)造成粘接強(qiáng)度降低。
四、配套產(chǎn)品因素：
1.保溫板粘結(jié)砂漿等配套產(chǎn)品：粘結(jié)砂漿和錨釘直接影響保溫層的粘接牢固程度，也是當(dāng)前產(chǎn)生外保溫工程質(zhì)量問題的主要原因。粘結(jié)砂漿種類混雜，無法滿足粘接EPS可靠性要求;膠漿級配不合理造成綜合性能下降;錨釘選用不合理造成潛在空鼓，移位或脫落。
2.漿體保溫材料配套產(chǎn)品：漿體保溫層貼磚或與保溫板復(fù)合時(shí)，鋼網(wǎng)和主體墻連接產(chǎn)品選擇不當(dāng)形成無效連接。根據(jù)不同墻體應(yīng)使用專用尼龍鋼釘?shù)染哂锌煽窟B接效果的配套產(chǎn)品。
五、施工因素：
1.漿體保溫層施工影響因素：基層墻體處理不當(dāng)，如粘土磚墻未提前淋水濕潤直接涂抹時(shí)，或未清理表面油污等附著物時(shí)，一次涂抹面積過大或速度太快未壓實(shí)而致局部空鼓;現(xiàn)場造成漿體保溫材料級配不合理影響粘接強(qiáng)度，形成施工時(shí)局部空鼓或破壞等潛在缺陷;涂抹方法錯(cuò)誤易造成局部空鼓發(fā)生;違反操作規(guī)程施工造成局部空鼓。
2.粘接EPS施工因素：點(diǎn)粘方式時(shí)，粘接面積小于30%%又無錨釘固定時(shí)，形成潛在空鼓松動(dòng)隱患;條粘方式時(shí)，粘結(jié)砂漿溝槽部分尺寸太小而彌死，滿粘或保溫板拼縫用膠漿粘死，形成排水、排氣不暢及
脹縮應(yīng)力造成內(nèi)壓剝離性空鼓;釘粘結(jié)合方式時(shí)，粘結(jié)砂漿過稀粘接后馬上安裝錨釘壓力太大，使保溫板“變形開膠”假粘合，錨釘與墻形成無效連接，形成潛在破壞可能;人為因素影響：施工時(shí)不負(fù)責(zé)地采用對某些板不認(rèn)真涂膠的"花粘"現(xiàn)象;低溫或雨雪天氣無防護(hù)措施強(qiáng)行施工，使粘接層浸水或受凍，而改變性能形成隱患。
六、其他影響因素：
1.保溫層施工后，后期門窗、空調(diào)、落水管等其他工種的施工安裝造成人為破壞。
2.應(yīng)涂密封膠處未密封，保溫層長期滲水浸潤受凍。
3.其他裝修施工時(shí)的人為撞擊等。
影響薄抹灰苯板（EPS）保溫體系工程質(zhì)量的因素有哪些？ 最新評論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場村北區(qū)44號(hào)
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
